第10回では，以下の項目に関して学ぶ．

  1. 完全2分木
  2. ヒープソート

課題のソースコードのテンプレート:

課題1: 木

木(tree)とは，それに格納されている各要素(節と呼ぶ)が階層関係(親子関係)を持つデータ構造である．階層関係における上位(親:parent)の節と下位(子:child)の節が枝で結合されている．

最も上位にある(親を持たない)節を根(root)と呼ぶ．木には根が1つだけ存在する．最も下位にある(子を持たない)節を葉(leaf)と呼ぶ．木の例を図10.1に示す．

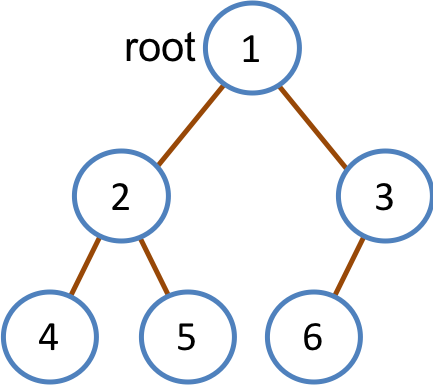

図10.1:木の例

節1は根，節4，節5，節6は葉である．また，節2と節3の親は節1である．反対に，節2と節3は節1の子である．

ここでは，各節が最大2つの子を持つ2分木(bainary tree)を考える．図10.1は2分木を表している．2分木の節は，以下に示す構造体で表現できる．

struct node {
    int value;
    struct node *left;
    struct node *right;
};
left は左側の子，right は右側の子，value は格納する整数値を指す．子が存在しない場合は，left や right を NULL とする．

木において，すべての節は根からたどることができるので，根 root を持つ木を以下の構造体で表現する．

struct tree {
    struct node *root;
};

いま，木を実現するために，heap-check.c に，以下に示す3つの関数を用意した．

(1) 空の木(根を持たない)を生成する．
struct tree *create_tree();
(2) 整数の値 value を格納した節を生成する．
struct node *create_node(int value);
(3) tree の節に格納されている整数の値を画面に表示する．
void print_tree(struct tree *tree);

これらの関数を利用するためには，heaptree-common.h をインクルードし，heap-check.o と queue.o をリンクすること．


上記の3つの関数を用いて，図10.1の木を構築するテスト関数 test1() を prog10-1.c に記述せよ．さらに，図10.1以外の木を構築するテスト関数を追加せよ．

課題2: 完全2分木とヒープ

木において，根から節に到達する際に通る枝の数を，その節の深さという．根から葉に至るすべての節が2つの子を持ち，さらに，すべての葉が根から等しい深さを持つ2分木を完全2分木(complete binary tree)という．完全2分木は、左右の節の数が等しく，木の深さをnとすれば節の数は2nとなる．

厳密には，完全2分木において，すべての葉は等しい深さを持つ．ただし，例外的に，他の葉に比べて深さが1だけ大きい葉が存在する場合，それらの葉をできるだけ左に寄せた木も完全2分木とみなされる．図10.2の木は，完全2分木である．

木の節をたどる方法には，図10.2に示す横型(幅優先: bread-first)探索と縦型(深さ優先: depth-first)探索がある．


図10.2: (a)横型探索 と (b)縦型探索

ここでは，横型探索で木の節をたどることとし，heap-check.c に，以下に示す2つの関数を用意した．

(1) tree の節を横型探索でたどり，その順番で節を格納したキューを取得する．ただし，子が存在しない場合，その位置に ダミーの節(value の値が -1 の節)をキューの要素として格納している．
struct queue *traverse_bfs(struct tree *tree);
(2) tree の節を横型探索でたどり，節に格納された value の値を画面に表示する．
void print_bfs(struct tree *tree);

節を格納したキュー queue に対して，以下に示す2つの関数を利用すれば，木の節を取得することができる．

(3) queue の大きさを取得する．
int size_of_queue(struct queue *queue);
(4) queue の index 番目の要素を取得する．
struct node *get_in_queue(struct queue *queue, int index);

これらの関数を利用するためには，heaptree-common.h をインクルードし，heap-check.o と queue.o をリンクすること．

いま，以下の条件を満たす完全2分木をヒープ(heap)と呼ぶ．

  • 木の節(のキーの値)に全順序関係があり，すべての節の間の順序が決定できる．
  • 親の順序は子の順序より必ず前側にある．つまり，親のキーの値は子のキーの値よりも必ず小さいか等しい．

    • そこで，以下に示す関数を持つソースコード prog10-2.c を作成する．

    (1) tree がヒープ条件を満たすかどうかを検査する．条件を満たす場合は 1，満たさない場合は 0 を返す．
    int is_heaptree(struct tree *tree);

    上記の関数とテストコードを含む prog10-2.c を作成せよ．
    prog10-2.c には，完全2分木であるかどうかを検査する関数 is_complete_binary_tree(struct tree *tree) を用意したので，参考にするとよい．

課題3: 配列による完全2分木の実現

完全2分木において節の数の上限があらかじめわかっている場合には，木構造を配列で表現することができる．

ここでは，heap-common.h で定義されている以下に示す構造体の配列を考える．

struct data {
    int key;
    char value;
};

完全2分木の節の数が num 個のとき，配列 data[] の大きさは num となる．ヒープの実装では，慣例的に，配列の添字を 1 から始めることになっている．よって，完全2分木の節は data[1]〜data[num] に格納される．

このような配列 data[] において，節 data[i] の左側の子は data[2*i]，右側の子は data[2*i+1] となる．完全2分木と配列の対応関係を図10.3に示す．

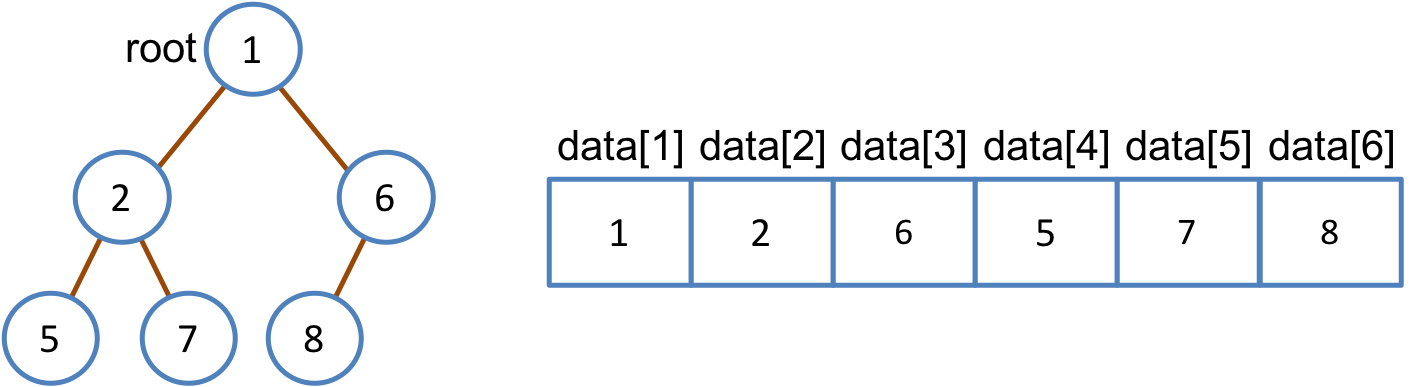

図10.3: 完全2分木と配列の対応

配列で表現した完全2分木に対して，以下に示す関数を持つソースコード prog10-3.c を作成する．

(1) data[] で表現された完全2分木がヒープ条件を満たすかどうかを検査する．条件を満たす場合は 1，満たさない場合は 0 を返す．num は完全2分木の節の数を指す．
int is_heap(struct data data[], int num);

上記の関数とテストコードを含む prog10-3.c を作成せよ．
data[0]は利用しないので，適当な値を格納しておくのでよい．また，data[] で表現された完全2分木の節を画面に表示するためには，ソースコード heap-check.c の関数 print(int data[], int num) を利用するとよい．

課題4: ヒープソート

ヒープ条件を満たす配列 data[] において，先頭の要素 data[1] のキーの値は常に最小である．よって，この要素を順番に取り出していくことで，並び替えを実現することができる．このような方法をヒープソート(heap sort)と呼ぶ．

最小の要素を取り出した後でも，data[] が常にヒープ条件を満たすためには，要素の再構成が必要である．そこで，課題3で作成したソースコード prog10-3.c に対して，以下に示す2つの関数をソースコード prog10-4.c に用意した．

(1) data[] で表現された完全2分木に対して，data[index]の要素を根に向かって上方に移動させる．num は完全2分木の節の数を指す．
void shift_up(struct data data[], int num, int index);
(2) heap に格納されている data[] で表現された完全2分木に対して，data[index]の要素を葉に向かって下方に移動させる．num は完全2分木の節の数を指す．
void shift_down(struct data data[], int num, int index);

ここでは，struct data 型の配列 data[] に格納された整数の値 key をキーとして，ヒープソートにより配列の要素を降順に並び替える関数

void heap_sort(struct data data[], int num);
を持つソースコード prog10-4.c を作成する．a[1]〜a[num] の要素が並び替えの対象となる．


上記の関数とテストコードを含む prog10-4.c を作成せよ．

本課題では，テスト関数 test1() がすでに用意されている．ソートの動作を検査するテストコードを prog10-4.c に追加せよ．
昇順でなく降順であること，さらに並び替え対象の範囲がいままでのソートの方法と異なることに注意せよ．
